Solução para moldes
e ferramentas

Porquê escolher o Zw3D?

Inclui ferramentas para importação dos mais variados formatos CAD,
reparação de geometria complexas, separação de bucha e cavidade,
acessórios para molde em 3D, desenho técnico em 2D com listas de materiais e maquinação de 3 a 5 eixos.

Desempenho
A sua avançada gestão de memória e a otimização gráfica permite-lhe trabalhar facilmente com arquivos ou projetos superiores a 5Gb, sem comprometer o desempenho necessário do seu projeto.

Alguns dos maiores fabricantes de moldes escolhem o Zw3D para o projeto e desenvolvimento de moldes, pelas suas características de modelação avançada, facilidade de utilização de peças complexas de grande dimensão.

Projetos de moldes

Para uma eficiente gestão de projetos com múltiplas peças, o Zw3D inclui a funcionalidade de criação e gestão de montagens e sub-montagens.

Criação e Gestão de Montagens e Sub-Montagens
A sua tecnologia permite gerir de forma eficiente projetos de grandes dimensões com o mínimo de recursos de sistema, maximizando a poupança na utilização da memória e processamento.

Funcionalidades:

• Projeto de montagem em “Top-down”
• Árvore de montagens de componentes
• Edição de peças da montagem no local
• Lista de materiais de componentes da montagem
• Verificação de interferência entre componentes
• Substituição fácil de peças alternativas na montagem
• Vistas explodidas da montagem (automático e interactivo)
• Posicionamento de componentes com base em restrições geométricas

Tradutores atualizados totalmente gratuitos

Importação:

IGES, VDA, STL

STEP, PARASOLID, ACIS

DWG, DXF (AutoCAD®)

CATIA® V4, V5 e V6

SIEMENS NX®

CREO®/PRO-E®

SOLIDWORKS®

SOLIDEDGE®

INVENTOR®

RHINOCEROS®

Visualização:

ACIS

CATIA® V4, V5 e V6

SIEMENS NX®

CREO®/PRO-E®

SOLIDWORKS®

SOLIDEDGE®

INVENTOR®

Exportação:

IGES, VDA, STL

STEP

PARASOLID

ACIS

DWG, DXF (AutoCAD®)

PDF2D e 3D

VRML

OBJ

CATIA® V4 e V5

Destaque das principais funcionalidades:

Aplicação 3D para moldes e ferramentas Software desenvolvido para projeto em 3D de moldes e ferramentas, oferece um conjunto de funções avançadas e orientadas a este tipo de indústria.

Sketch 2D/3D

Perfis paramétricos em 2D e 3D com a possibilidade de combinar dimensões, equações e variáveis, bem como os constrangimentos geométricos.

Sólidos

Na modelação híbrida, o Zw3D é dos sistemas mais flexíveis do mercado, permitindo combinar vários sólidos, conjuntos de superfícies, componentes, sketch e wireframe na mesma peça

Visualização e análise

As ferramentas de análise podem avaliar peças para orçamentação, antecipar problemas de fabrico, fazer anotações para o projeto colaborativo e de apoio à produção.

Anotação PMI/ GD & T

O PMI, sigla para “Product Manufacturing Information”, permite-lhe adicionar nos modelos 3D informação técnica necessária à fabricação, como um desenho 2D se tratasse.

Reparação de Geometrias

Em complemento a algumas indústrias, foram desenvolvidas ferramentas para facilitar a crescente necessidade de combinar diferentes sistemas CAD nos mesmos projetos.

Refrigeração

Para além das bibliotecas dos acessórios de refrigeração, o Zw3D disponibiliza um conjunto de ferramentas, para que possa definir o circuito de refrigeração com a utilização do sketch em 2D ou em 3D.

Injeção

Estão disponíveis também ferramentas para criar os canais e pontos de injeção.
Para a definição do ponto de injeção temos disponíveis configurações do tipo submarina, bico de alfinete, em cunha, etc.

Elétrodos

O Zw3D inclui também um módulo automatizado para a criação de elétrodos.
Para facilitar este tipo de operação, o Zw3D oferece um conjunto de ferramentas para reduzir o tempo de extração do elétrodo, bem como a gestão e preparação para produção.

Desenho 2D

No Layout 2D do Zw3D, podemos criar facilmente os desenhos 2D a partir de modelos 3D de forma associativa. Desta forma todas as alterações são reflectidas automaticamente evitando assim os erros frequentemente ocorridos.

Maquinação CAM

Na suite de produtos do ZW3D estão disponíveis soluções de fresagem CNC, que vão desde os 2 1/2, 3 e 5 eixos e ainda de torno. Inclui também um módulo com estratégias de furação automática com base tecnológica “QuickMillTM”.

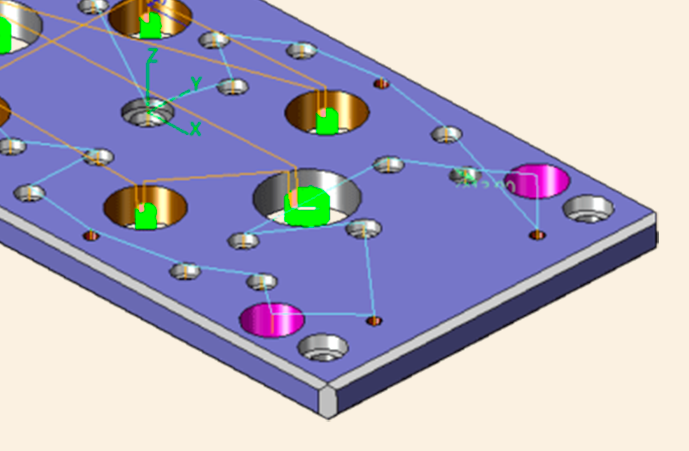

Maquinação 2D

A fresagem de 2 1/2 eixos inclui um vasto conjunto de percursos em paralelo, linear ou em espiral contínuo para o desbaste, abertura de caixas, acabamento, corte perfilado, chanfros, boleados e ainda operações específicas para furação e roscagem

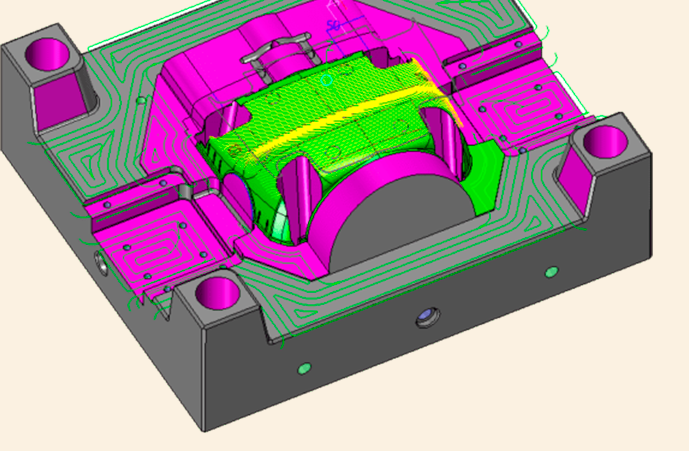

3X Quickmill

O Axis QuickMill ™ é uma solução avançada para a maquinação em 3 eixos de peça mecânica, matrizes e moldes que possui uma gama completa de estratégias de maquinação, incluindo a deteção automática do material restante suportada nas estratégias de desbaste e acabamento. Veja as especificações

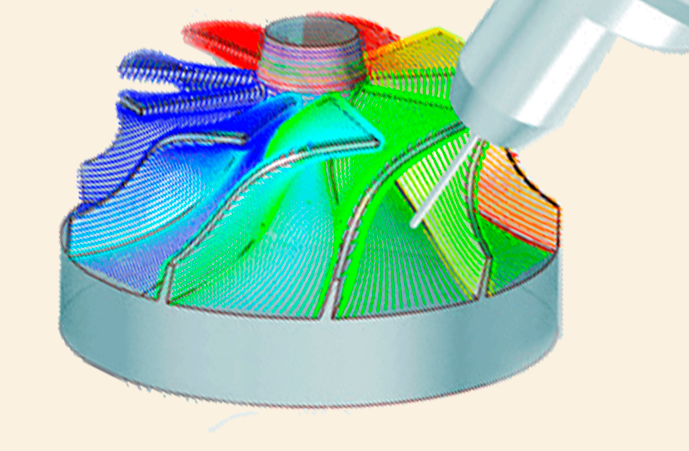

Maquinação a 4 e 5 eixos

O módulo de 4 e 5 eixos inclui vários tipos de percurso para criar maquinações de forma simples e eficaz tendo como base de fluxo na maquinação a definição do modelo 3D.
Estratégias disponíveis: Plane Cut, Swarf Cut, Drive Curve Cut, Interactive, Flow Cut, Guide Surface Iso, Cut, Side Cut Operation.
